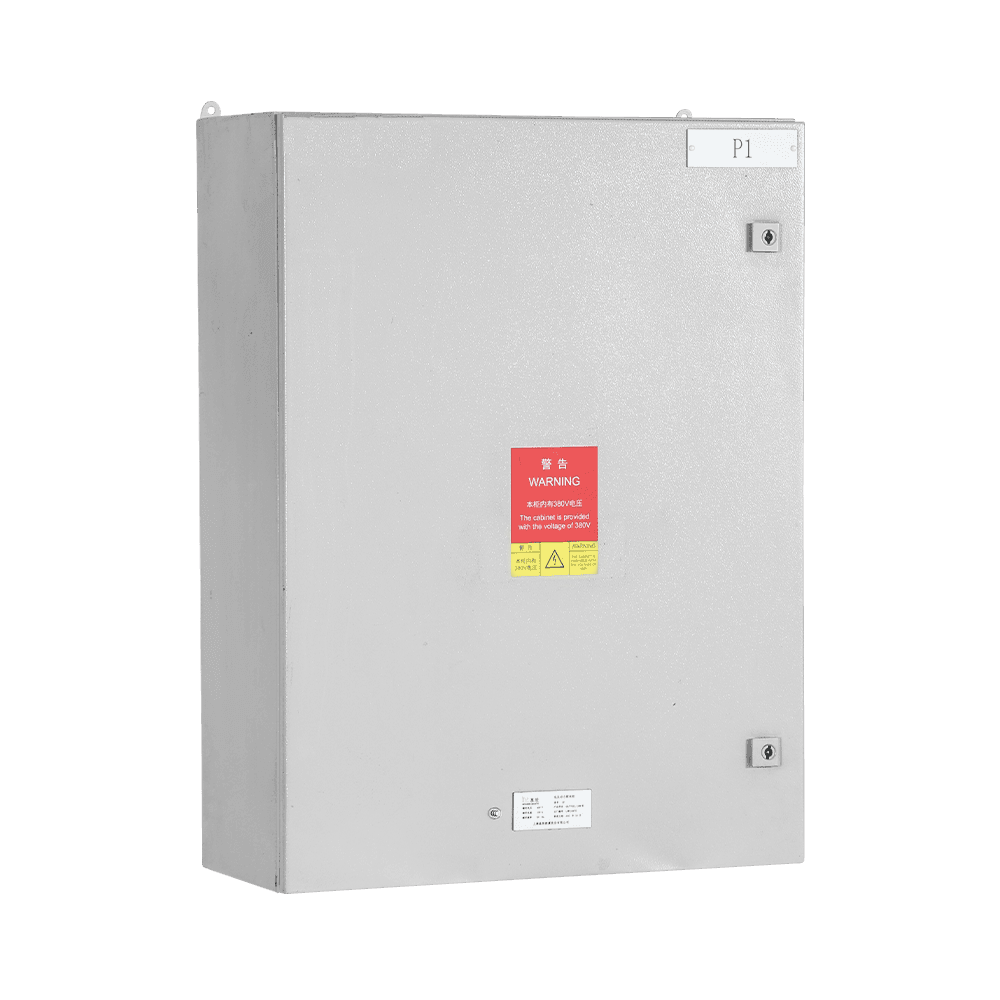

Kotak pengedaran kuasa voltan rendah xf

Rumah / Produk / Switchgear voltan rendah / Kotak pengedaran kuasa voltan rendah xf

Switchgear voltan rendah

Kotak pengedaran kuasa voltan rendah xf

Sesuai untuk kekerapan AC 50Hz, dalam AC 400V dan ke bawah, arus dinilai tidak lebih daripada 630A tiga fasa empat wayar atau tiga fasa sistem lima wayar sebagai kuasa voltan rendah dan pencahayaan.
Mengikut keperluan reka bentuk dari pelbagai majlis, ia mempunyai pelbagai perlindungan seperti kilat, kebocoran, litar pintas, beban, overvoltage, undervoltage, dan lain -lain dan fungsi penukaran bekalan kuasa automatik.
Digunakan secara meluas dalam loji kuasa, pencawang, kilang, perusahaan perlombongan, hotel, hospital, bangunan bertingkat tinggi dan pengguna lain. Menurut keperluan pengguna, pelbagai jenis pemutus litar dengan tahap arus yang berbeza boleh dipilih untuk memenuhi keperluan pengguna yang berbeza.3
Hubungi kami Shanghai Infraswin Energy Co., Ltd.
PREV: MLS-V Switchgear voltan rendah NEXT:Panel permulaan yang lembut

Gambaran Keseluruhan

Sesuai untuk kekerapan AC 50Hz, dalam AC 400V dan ke bawah, arus dinilai tidak lebih daripada 630A tiga fasa empat wayar atau tiga fasa sistem lima wayar sebagai kuasa voltan rendah dan pencahayaan.
Mengikut keperluan reka bentuk dari pelbagai majlis, ia mempunyai pelbagai perlindungan seperti kilat, kebocoran, litar pintas, beban, overvoltage, undervoltage, dan lain -lain dan fungsi penukaran bekalan kuasa automatik.
Digunakan secara meluas dalam loji kuasa, pencawang, kilang, perusahaan perlombongan, hotel, hospital, bangunan bertingkat tinggi dan pengguna lain. Mengikut keperluan pengguna, pelbagai jenis pemutus litar dengan tahap arus yang berbeza boleh dipilih untuk memenuhi keperluan pengguna yang berbeza.

Model Maksud3

Gambaran Keseluruhan Produk

Piawaian pelaksanaan produk

GB/T14048.1 Peruntukan Umum Switchgear dan Kawalan Rendah Voltan
GB7251.12 Switchgear dan kawalan voltan rendah
IEC60439 Switchgear dan kawalan voltan rendah
IEC60364 Pemasangan elektrik voltan rendah
Kelas Perlindungan Lampiran IEC60529 (Kod IP) (GB4208-1993)
IEC61000-4 "Pindaan 1-Keserasian Elektromagnet (EMC)".
IEC61000-4 Pindaan 1-Elektromagnet Keserasian (EMC) IEC 55011 Perindustrian Perindustrian, Saintifik dan Perubatan (ISM) Peralatan frekuensi radio-Ciri-ciri gangguan elektromagnetik-Perhadangan elektromagnetik (EMI) (GB4208-1993)
EN 55011 "Peralatan Kekerapan Radio Perindustrian, Saintifik dan Perubatan (ISM) - Ciri -ciri Gangguan Elektromagnet - Batasan dan Kaedah Pengukuran".

Ciri -ciri struktur

a. XF Kotak pengedaran kuasa voltan rendah mengamalkan shell semua logam, dan pintu kotak boleh mengadopsi pintu kaca atau pintu logam. Mod pemasangan kotak adalah dua jenis kotak gantung dan kotak lantai, cangkang kotak gantung mengamalkan plat keluli bergulung berkualiti tinggi 1.5mm, dan shell kotak lantai mengadopsi plat keluli bergulung berkualiti tinggi 2.0mm. Kotak ini dibahagikan kepada jenis pemasangan atau jenis kimpalan.
B.Adopting engsel luaran yang diselaraskan (atau engsel dalaman), ijazah pembukaan pintu mencapai 180 darjah (engsel dalaman 120 darjah), dan jenis tetulang baru digunakan pada plat pintu, yang sangat meningkatkan ruang operasi dan kekuatan pintu semasa penyelenggaraan.
c. Depan untuk pintu tunggal atau berganda, pintu berganda: lapisan dalaman untuk unit berfungsi pintu bilik kecil, lapisan luar pintu telus letupan-bukti, cantik, mewah dan mempunyai tahap perlindungan shell yang tinggi.
d. Kompak dan diuji sepenuhnya, berdasarkan sepenuhnya pada konsep reka bentuk modular. Semasa proses reka bentuk, semua keperluan yang berkaitan dengan fleksibiliti, keteguhan, kekompakan dan kemudahan penyelenggaraan telah diambil kira untuk menjadikan kotak pengedaran kuasa voltan rendah VP sesuai untuk sebarang kesempatan.
e. XF Voltan Kuasa Pengagihan Kuasa Rendah Program utama boleh fleksibel dan berubah mengikut aplikasi yang berbeza dan boleh digunakan secara berasingan.
h. Gred perlindungan
Tahap Perlindungan Shell Produk: IP3X, IP31, IP32, IP4X, IP41, IP42, *IP43, *IP44, *IP54, *IP65 Tahap Perlindungan Umum Sistem Pelepasan Haba Mengadakan penyejukan diri atau penyebaran haba kipas; Dengan * tahap perlindungan yang lebih tinggi, mesti dipertimbangkan untuk menghilangkan haba, bentuk struktur boleh digunakan dalam bentuk pintu ganda, komponen mesti dipertimbangkan untuk mengurangkan kapasiti.
i. Mod masuk dan keluar
XF kotak pengedaran kuasa voltan rendah boleh naik atau turun masuk dan keluar dari garisan. (Kotak itu melebar atau mendalam apabila garis keluar atas berada di tempat).

Parameter elektrik

Voltan Operasi Rated: Litar Utama 380V, 690V
Litar Auxiliary: AC220V, AC380V, DC110V, DC220V, DC24V
Voltan Penebat Nilai: 690V, 1000V
Impuls Nilai Voltan Bertahan (1.2/50μs): 6 kV
Kekerapan bertahan bertahan voltan: 2500V, 1min
Semasa operasi yang dinilai: ≤630a.
Kekerapan Rated: 50 Hz, 60Hz
Dimensi keseluruhan

Dimensi keseluruhan

Kotak gantung

Kotak drop

H

300/400/500/600/700/800/900/1000/1200

1400/1500/1600/1800/2000/2200

W

300/400/500/600/700/800/1000

400/500/600/700/800/900/1000/1200

D

150/200/250/300/350

300/400 // 500/600/800/1000

Mengikut dimensi luaran komponen saiz kapasiti yang berlainan, dimensi luaran kotak boleh dibuat sewenang -wenangnya mengikut modulus. (Modul E = 25mm)

Pemasangan & Penggunaan
Pemasangan
(1) Produk siri kotak gantung ditetapkan oleh bolt pemasangan 4-M10 & M8 (lihat Rajah I), dan boleh dipasang secara berasingan atau pemasangan splicing kanan kiri.
(2) Produk siri kotak lantai menggunakan pemasangan bawah 4-M12 & M10 bolt (lihat Rajah II yang dilampirkan), boleh dipasang pemasangan splicing secara berasingan atau kiri dan kanan.
(3) Produk siri kotak lantai seperti pemasangan dinding, disyorkan bahawa saiz belakang kotak dari dinding ≥ 150mm.

Lukisan dimensi pemasangan (mm)

Syarat penggunaan
a. Suhu ambien: Suhu udara sekitar tidak melebihi 40ºC, tidak jatuh di bawah -5ºC, dan tidak melebihi 35ºC apabila diukur sebagai purata dalam tempoh 24 jam.
b. Kelembapan ambien: Udara bersih dan kelembapan relatifnya tidak melebihi 50% pada suhu 40ºC, dengan kelembapan relatif yang lebih besar dibenarkan pada suhu yang lebih rendah. Sebagai contoh 90 peratus pada 25ºC, tetapi dengan mengambil kira kemungkinan pemeluwapan sederhana sesekali disebabkan oleh variasi suhu.
c. Julat suhu antara -25ºC dan 55ºC sesuai untuk proses pengangkutan dan penyimpanan, dan 70ºC dapat dicapai dalam masa yang singkat (≤ 24h).
d. Ketinggian tidak melebihi 2000 meter. Jika kotak dipasang pada ketinggian yang lebih tinggi daripada 2000 meter di atas paras laut, peralatan harus dikendalikan dengan kapasiti yang dikurangkan dengan sewajarnya.
e. Tahap Pencemaran Alam Sekitar: Tahap 3.
f. Jika pemilihan beberapa komponen elektrik tidak dapat memenuhi keadaan kerja di atas, oleh pengilang dan pengguna untuk merundingkan penyelesaian.
g. Apabila penggunaan syarat dan keadaan kerja di atas tidak sepadan, pengguna kepada pengilang untuk mencadangkan, berunding dan menyelesaikannya.

Pengangkutan dan penyimpanan

XF Kotak pengedaran kuasa voltan rendah harus memberi perhatian kepada titik berikut semasa pengangkutan dan penyimpanan:
(1) Ia tidak dibenarkan untuk dibuang, terbalik dan tertakluk kepada getaran ganas;
(2) ia harus dicegah dari hujan, supaya tidak lembap produk;
(3) Jangan membongkar komponen dan aksesori elektrik.

Memesan maklumat
Pengguna harus menyediakan atau menentukan maklumat berikut semasa memesan:
(1) memesan nombor model;
(2) gambarajah garis tunggal skema litar utama;
(3) rajah skema sekunder;
(4) spesifikasi terperinci dan kuantiti komponen elektrik;
(5) kaedah masuk dan outlet dan spesifikasi kabel;
(6) Kotak dimensi luaran dan rajah susun atur pelan; 3
