Switchgear voltan rendah ri4power-Zn

Model Maksud3

Persekitaran operasi

1.

2. Kelembapan ambien: Udara bersih, dan kelembapan relatifnya tidak melebihi 50% pada suhu 40 ℃, dan kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah. Sebagai contoh, 90% pada 20 ° C dan sehingga tempoh yang singkat pada 25 ° C; Walau bagaimanapun, pemeluwapan sederhana mungkin berlaku sekali -sekala disebabkan oleh perubahan suhu.

3. Julat suhu antara -25 ° C dan 55 ° C sesuai untuk proses pengangkutan dan penyimpanan, sehingga 70 ° C untuk tempoh yang singkat (≤ 24h).

4. Ketinggian tidak melebihi 2000 meter.

5. Keamatan gempa tidak melebihi 8 darjah.

6. Tahap Pencemaran Alam Sekitar: Tahap 3.

7. Apabila syarat penggunaan tidak kepada keadaan kerja di atas, pengguna akan mencadangkan kepada pengilang dan merundingkan penyelesaian.

Parameter elektrik

Perlindungan Lampiran:
1. Tahap Perlindungan Lampiran Switchgear: kandang standard ialah IP54, dan IP31, IP33, IP4X boleh dipilih mengikut keperluan,

IP41, IP43, IP5X, IP54.

2. Apabila memilih tahap perlindungan yang lebih tinggi, adalah perlu untuk mempertimbangkan pengurangan kapasiti switchgear disebabkan oleh pelesapan haba yang dikurangkan.

3. Perlindungan kandang unit laci adalah untuk keperluan pemilihan produk apabila laci disambungkan, diuji, dan dalam penutupan suis utama atau kedudukan pembukaan. Apabila unit laci berada dalam kedudukan yang dikeluarkan, tahap perlindungan di antara petak dan bahagian hidup berbahaya adalah

Ipxxb.

4. Pembahagian petak dalam kabinet switchgear memenuhi keperluan IEC 439-1, 3, atau 4, dan kelas perlindungan di antara petak memenuhi keperluan IP2X.

Klasifikasi Kabinet:

Mengikut penggunaan kabinet switchgear boleh dipasang ke dalam pelbagai struktur kabinet dan struktur bingkai unit berfungsi boleh dibahagikan kepada jenis kabinet berikut:

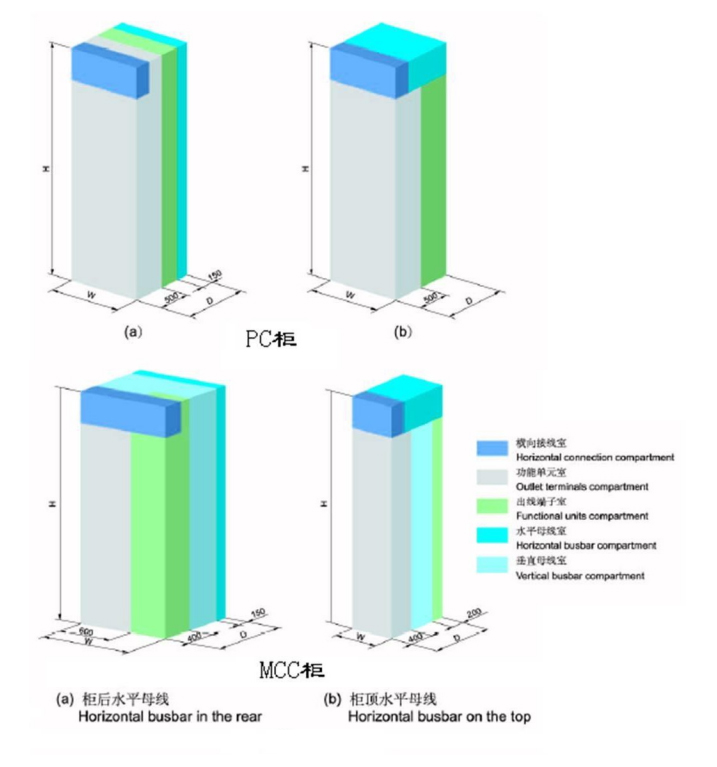

1. Kabinet PC: Terutamanya dipasang dengan pemutus litar jenis bingkai atau suis yang dipakai pisau kapasiti besar, biasanya digunakan untuk kabinet switchgear dan kabinet pengedaran semasa yang masuk. (Rajah 2) Bergantung kepada keperluan kapasiti dan saiz penukaran, kabinet PC boleh mempunyai pelbagai lebar. Pelbagai jenis pemutus litar jenis bingkai atau suis yang dipakai pisau boleh dipasang di kabinet PC, dan 1 hingga 3 set pemutus litar jenis bingkai boleh dipasang seperti yang diperlukan. Apabila dua pemutus litar bingkai dipasang, susunan kanan kiri biasanya digunakan. Pengaturan kanan kiri, lebar kabinet meningkat berbanding dengan susunan atas dan bawah, tetapi berbanding dengan susunan atas dan bawah, keadaan pelesapan haba lebih baik, dan ia lebih baik daripada susunan atas dan bawah dalam kes lama Operasi penuh beban. Susunan belakang kabinet basbar mendatar, apabila arus yang dinilai ≥ 4000A, kabinet busbar mesti meningkatkan kabinet pemindahan bas 400mm lebar atau pemindahan jambatan busbar; Susunan atas kabinet basbar mendatar, apabila arus yang dinilai> 3200A, kabinet busbar mesti meningkatkan kabinet pemindahan bas 300mm ~ 400mm lebar.

2. Kabinet MCC: Terutamanya dipasang dengan pemutus litar kes yang dibentuk, kenalan, relay terma, atau suis yang berpakaian pisau berkapasiti kecil, biasanya digunakan di pusat kawalan motor atau pusat pengedaran semasa. Terdapat dua jenis cawangan: Outlet Side Cabinet dan Outlet Belakang Kabinet.

3. PC campuran dan kabinet MCC: Switchgear sebahagiannya untuk litar PC dan sebahagiannya untuk litar MCC. Menggunakan struktur campuran meningkatkan kecekapan pemasangan komponen kabinet dan mengurangkan bilangan suis. Secara umum, adalah disyorkan untuk memisahkan PC dan MCC, dan untuk mencari pemutus litar bingkai dan unit laci dalam kabinet yang berbeza untuk memudahkan penggunaan dan penyelenggaraan; Walau bagaimanapun, dalam keadaan khas, ia dibenarkan untuk mencampurkan PC dan MCC. Sekiranya pemasangan campuran, PC harus diletakkan di bahagian atas kabinet, unit laci harus diatur di bahagian bawah, dan harus ada ruang 8e antara PC dan unit laci untuk pemindahan menegak Busbars. Untuk butiran, rujuk program utama.

4. Kabinet pampasan kuasa reaktif: terutamanya memasang kapasitor kuasa voltan rendah dan litar kawalan yang sepadan, digunakan untuk pampasan kuasa reaktif voltan rendah sistem. Bergantung pada peralatan yang digunakan, kabinet pampasan kuasa reaktif automatik direka untuk mengimbangi kuasa reaktif grid dengan anggaran bentuk gelombang sinusoidal dan kuasa reaktif yang dibekalkan oleh penerus dan dilengkapi dengan litar penapisan.

Untuk memastikan prosedur dan kualiti pemasangan yang optimum, kakitangan yang terlatih atau khusus khusus harus bertanggungjawab untuk bimbingan dan pengawasan di Laman dan menjalankan kerja yang sepadan mengikut arahan ini.

1. Keperluan umum untuk tapak pemasangan:

Sebelum memasang switchgear, kerja -kerja sivil di bilik pengedaran mesti disiapkan dan diterima, dan dilengkapi dengan bekalan kuasa dan pengudaraan untuk pencahayaan dan pemasangan. Bilik pengedaran harus kering, bersih, berhawa dingin, dengan pintu terkunci, dan dengan lubang melalui dinding dan parit kabel yang dibuat terlebih dahulu. Ketinggian siling bilik pengedaran tidak boleh kurang dari 3000mm di atas tanah, dan keadaan semua bilik pengedaran mesti memastikan bahawa mereka memenuhi keadaan persekitaran yang ditetapkan untuk penggunaan biasa suis dalaman.

2. Pelan susun atur bilik pengedaran:

Untuk kabinet switchgear, apabila saluran kabel sampingan digunakan, semua pemasangan, pentauliahan, dan penyelenggaraan dijalankan di bahagian depan, dan ia boleh dipasang di dinding untuk menyelamatkan ruang lantai; Apabila saluran kabel belakang digunakan, kerana pemasangan dan penyelenggaraan kabel perlu dijalankan di belakang kabinet, kabinet direka untuk dipasang dari dinding. Walau bagaimanapun, secara amnya, jika ruang lantai ruang pengedaran dibenarkan, lebih baik untuk merancang susun atur bilik pengedaran dengan suis tidak dipasang di dinding, supaya saluran yang sesuai dapat ditinggalkan di antara plat penutup dari Switchgear ke dinding partition serta di antara kedua -dua belah suis ke dinding partition supaya lebih mudah untuk pemasangan, penyelenggaraan dan pertempuran api.


Memesan maklumat

Apabila switchgear dipesan, pengguna harus memberikan maklumat berikut:

Skim baris utama dan gambarajah sistem talian tunggal, data mengenai tujuan sistem, voltan yang dinilai, arus yang diberi nilai, litar pintas yang dibatalkan semasa, dan lain -lain;

Rajah pengaturan suis dan susun atur pelan bilik pengedaran;

Spesifikasi kabel masuk dan keluar;

Model terperinci, kuantiti, dan spesifikasi semua jenis peralatan elektrik yang akan dipasang di dalam setiap kabinet suis, nama, model, dan kuantiti aksesori lain, dan senarai peralatan yang akan dikeluarkan;

Litar sekunder yang berlaku diagram;

Keperluan khas lain seperti warna kabinet.


Dimensi bentuk dan pemasangan

Asas di lantai bilik suis: Apabila bilangan suis kecil dan beratnya ringan, ia boleh dipasang terus di lantai bilik suis. Ia dikehendaki bahawa lantai di pemasangan sangat rata dan mempunyai kapasiti galas beban yang mencukupi. Sekiranya diperlukan, shims boleh dimasukkan ke bawah suis semasa pelarasan pemasangan.3
